Техническое обновление nanoCAD BIM Электро 24

nanoCAD BIM Электро – это удобное BIM/ТИМ-решение на Платформе nanoCAD для инженеров-проектировщиков систем электрооборудования и электроосвещения.

Область применения продукта: проектирование и информационное моделирование систем силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Некоторые новые возможности, реализованные в nanoCAD BIM Электро 24.1

• nanoCAD BIM Электро 24.1 устанавливается на Платформу nanoCAD версии 24.1.
• В программе реализован новый тип коммутационного аппарата: устройство защиты от дугового пробоя (сокращенно – УЗДП).

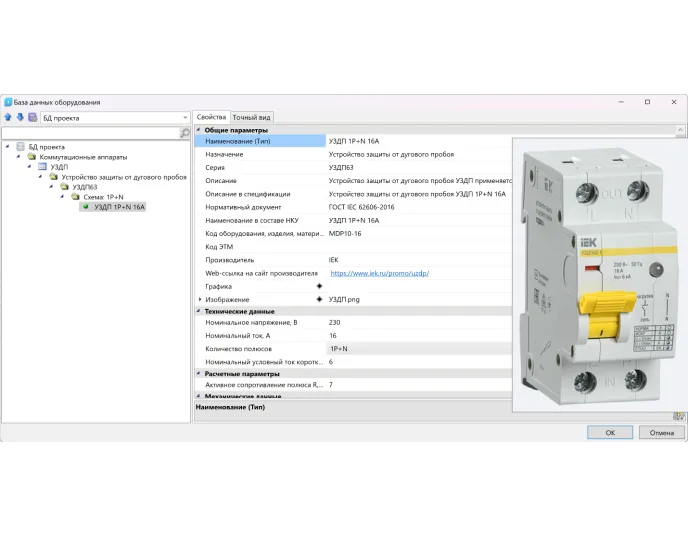

Рис. 1

Устройство защиты от дугового пробоя

• Автоматическим выключателям в базе оборудования добавлен параметр Наличие расцепителя от дугового пробоя.

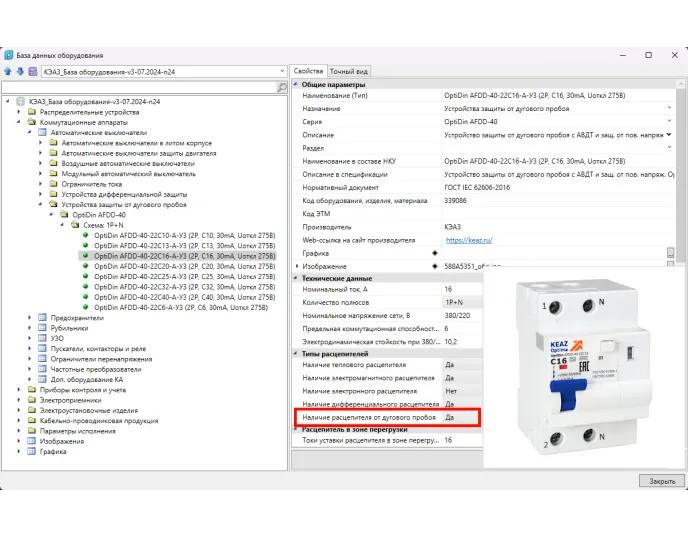

Рис. 2

Расцепитель от дугового пробоя в составе автоматического выключателя

• В модуль формирования однолинейной схемы щита добавлены шифры новых типов коммутационных аппаратов:

◆ УЗДП – QSA;

◆ автоматический выключатель с расцепителем от дугового пробоя – QFA;

◆ автоматический выключатель с дифференциальным расцепителем и расцепителем от дугового пробоя – QFDA.

• В модуль формирования однолинейной схемы щита добавлены параметры:

◆ Тип УЗДП – <UZDP_Model>;

◆ Тип УЗДП в составе НКУ – <UZDP_Model_NKU>;

◆ Номинальный ток УЗДП, А – <UZDP_In>;

◆ Электродинамическая стойкость УЗДП, кА – <UZDP_Icm>;

◆ Количество полюсов коммутационных аппаратов – <UZDP_Pole>, <Fider_Pole>, <Contactor_Pole>, <Breaker_Pole>, <Uzo_Pole>.

• С учетом появления новых типов коммутационных аппаратов в дистрибутиве программы обновлены шаблоны однолинейной схемы:

◆ Групповая сеть. ГОСТ 21.613-2014 (рис. А.5);

◆ Групповая сеть. ГОСТ 21.608-2021 (приложение А.10);

◆ Распределительная и групповая сеть. Вариант 1.

• Доработан алгоритм округления длин кабелей в кабельном журнале. Теперь длины участков кабелей, проложенных в различных КНС, округляются с большей на порядок точностью, чем длина всего кабеля.

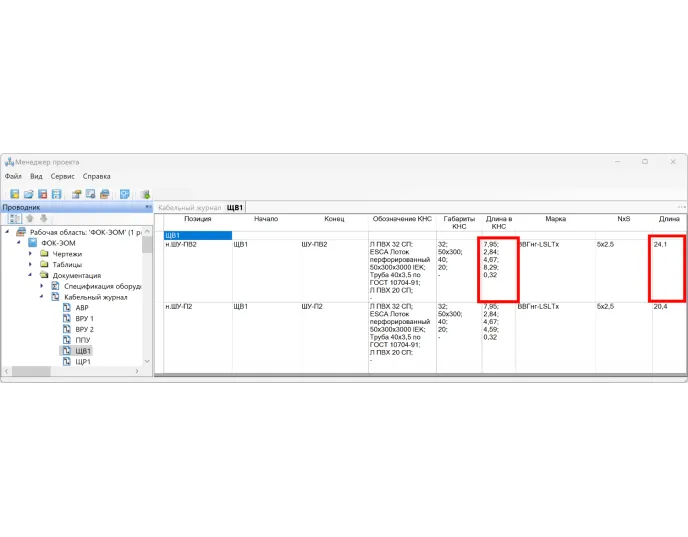

Рис. 3

Округление длин кабелей в кабельном журнале

Подробнее узнать о новых возможностях nanoCAD BIM Электро и скачать дистрибутив продукта можно на официальном сайте nanocad.ru.

Бесплатная пробная версия

Перед покупкой оцените преимущества nanoCAD BIM Электро. В течение одного месяца доступны все возможности программного продукта. Бесплатно скачать nanoCAD BIM Электро можно на официальном сайте nanocad.ru.

Купить nanoCAD BIM Электро

Пользователям nanoCAD BIM Электро 24.0 получать новый файл лицензии не требуется. Достаточно установить и запустить версию 24.1, она будет работать с лицензией для версии 24.0. В других случаях можно воспользоваться бесплатными оценочными лицензиями и в течение одного месяца принять решение о покупке.
