Главтелеком предоставляет услуги наземного лазерного сканирования (далее НЛС), позволяющего выполнить высокоточную съемку объекта любой геометрической формы путем создания электронного трехмерного двойника объекта исследования в виде цветного (опционально) облака точек.

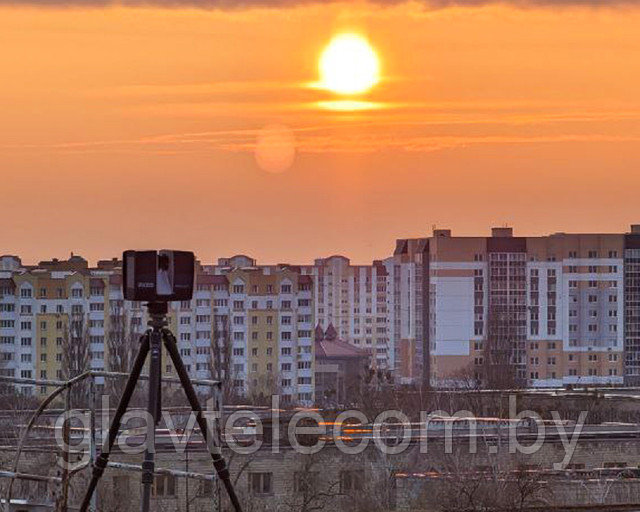

Лазерное 3D сканирование выполняется сканером FARO FOCUS S70. НЛС применяется в промышленном строительстве, архитектуре, геодезии и маркшейдерии, транспорте (тоннели, мосты, дороги), археологии, музейном деле и др.

Лазерное 3D сканирование – Точное решение для вашего проекта

Лазерное 3D сканирование – это передовая технология, позволяющая быстро и точно создать цифровую копию любых объектов или пространств. Эта услуга незаменима для архитекторов, инженеров, строителей и производителей, которым требуется детальная и точная информация о физических объектах.

Преимущества лазерного 3D сканирования:

• Высокая точность: Сканирование с миллиметровой точностью для создания детализированных моделей.
• Скорость работы: Быстрое получение данных даже с больших объектов.
• Экономия времени и ресурсов: Точная модель помогает избежать ошибок в проектировании и строительстве.
• Применение для любых объектов: Подходит для сканирования зданий, сложных инженерных конструкций, промышленного оборудования и даже исторических памятников.

Как это работает: Лазерные сканеры фиксируют миллионы точек объекта, формируя облако точек, из которого создается 3D модель. Это позволяет провести тщательный анализ, реконструкцию или модернизацию без необходимости физического доступа к объекту.

Применение:

• Архитектурное проектирование
• Реставрация исторических зданий
• Контроль строительства
• Создание точных чертежей и 3D моделей

Выбирая лазерное 3D сканирование, вы получаете надежный инструмент для реализации сложных и точных проектов!

Закажите услугу лазерного 3D сканирования сейчас и оптимизируйте свой проект с помощью современных технологий.

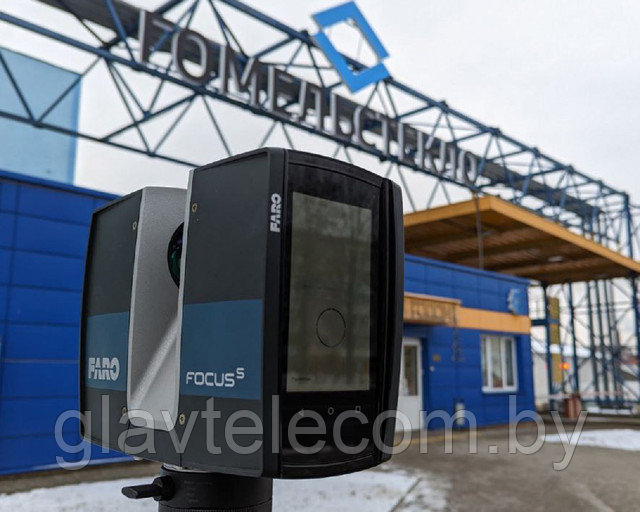

Технические характеристики сканера FARO FOCUS S70:

−        скорость измерения до 1 000 000 точек в секунду с системной ошибкой ± 1 мм;

−        угловая точность 00° 00' 19" на дистанции от 0,6 до 70 м;

−        разрешение фотокамеры достигает 165 MP;

−        поле зрение составляет 360° по горизонтали и 300° по вертикали;

−        вертикальный и горизонтальный шаг по 0,009° каждый;

−        первый класс лазера длиной волны 1550 нм;

−        расхождение луча при составляет 0,3 мрад;

Сканер оборудован следующими датчиками:

−        компенсатор вертикального отклонения по двум осям (производит выравнивание каждого сканирования с точностью 19");

−        встроенный альтиметр;

−        электронный компас;

−        встроенные модули GPS и GLONASS.

Обработка данных лазерного сканирования является первой задачей при получении цифровой модели сканируемого объекта. Полная технологическая цепочка обработки охватывает несколько этапов:

−        уравнивание траекторий и облаков точек;

−        устранение шумов;

−        раскраску в естественные или синтетические цвета и классификацию точек;

−        создание облака точек;

Благодаря технологии безотражательного дальномера съемку можно проводить в условиях недостаточной видимости и в труднодоступных местах, где измерения иными метрологическими приборами невозможны, при отрицательных температурах и неблагоприятных погодных условиях. Информативность полученного облака точек многократно преобладает над результатами измерений привычных измерительных приборов, так как предоставляет изображение с известными координатами XYZ каждой точки. НЛС позволит уменьшить стоимость и сроки создания предпроектной документации. Упростит согласование проектных решений между заказчиком проектировщиком и подрядчиком, что позволит избежать ошибок возникающих при параллельном проектировании благодаря точности и информативности предоставляемых данных. Количество квалифицированного персонала и трудозатрат, необходимых для лазерного сканировании, меньше чем при сборе тех же данных другими методами.

Облако точек с высокой точностью демонстрирует действительную геометрию объектов,  фактическое размещение внешних сетей вплоть до мелких осветительных приборов. Полученное облако точек и проектная документация позволит создать достоверную эксплуатационную BIM-модель объекта сканирования, необходимую для его обслуживания по окончании строительных работ и дальнейшей эксплуатации. Эта модель будет содержать исчерпывающую информацию о каждом фрагменте объекта, технические параметры, цену всех составляющих и их расположении, а также может обновляться и дополняться в процессе эксплуатации объекта. Данная BIM-модель является конечным источником достоверных данных которая позволит своевременно выявлять и предупреждать проблемы связанные с эксплуатацией объекта.

С нашими работами по лазерному 3D-сканированию вы можете ознакомиться на YouTube канале Главтелеком в плейлисте "Лазерное 3D-сканирование".

Некоторые из наших работ:

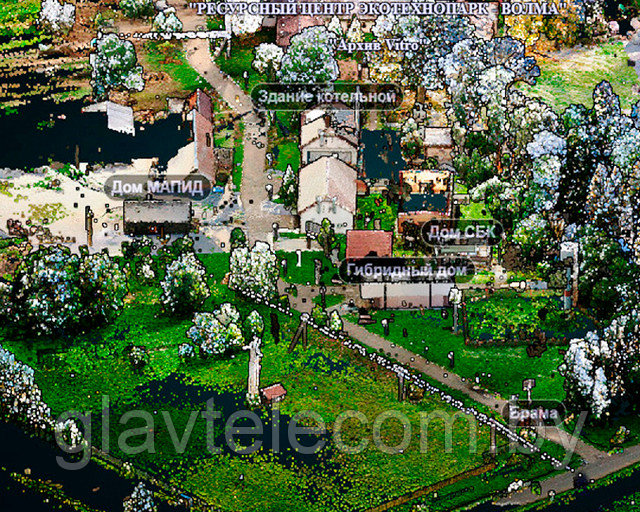

Ресурсный центр ЭкоТехноПарка "Волма"

Вся территория ресурсного центра ЭкоТехноПарка "Волма" имеет трехмерную визуализацию, включает все здания, лабораторные классы и историческую усадьбу Ваньковичей



Ружаны - дворцово-парковый ансамбль Сапегов

Лазерное 3D-сканирование архитектурного исторического объекта позволяет проводить точные обмеры и использовать цифровую модель для последующей реконструкции

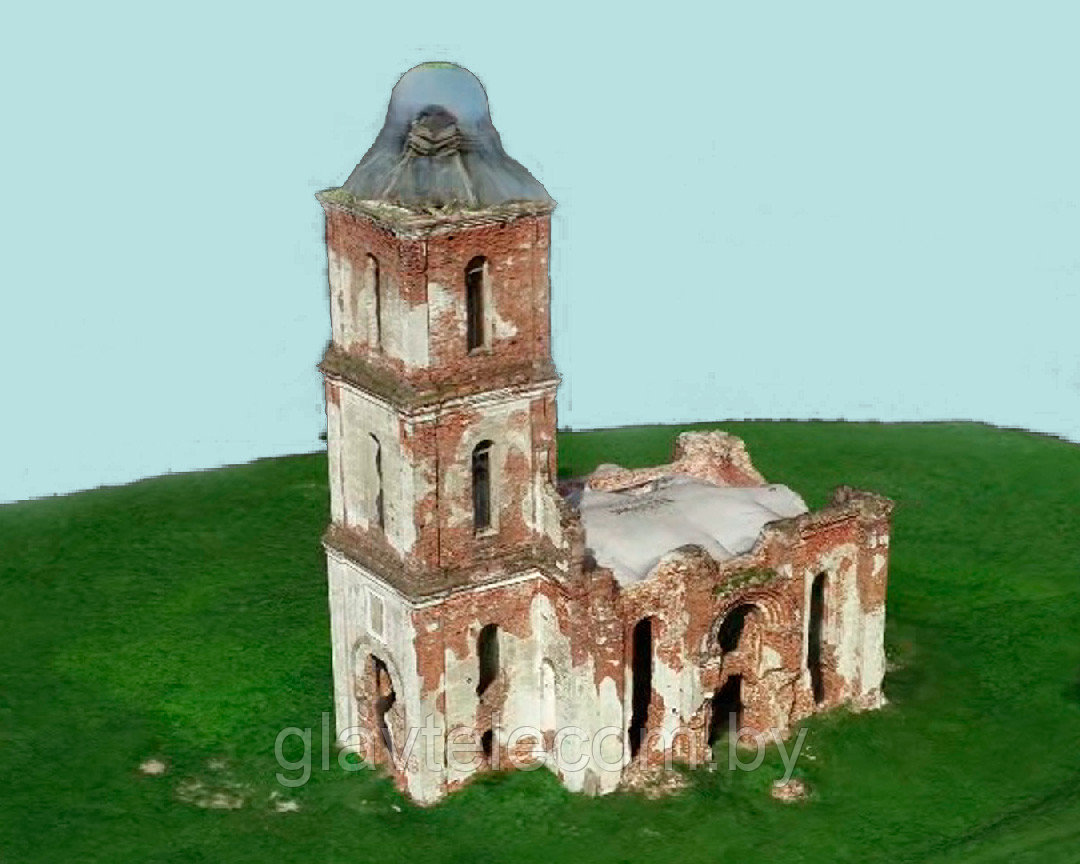

Свято-троицкая церковь в д.Белая церковь Витебской области (XVIв)

Полученная в результате лазерного сканирования фотограмметрия одного из старейших исторических памятников архитектуры Беларуси позволяет сохранить исторический облик разрушающегося здания



Территория мемориального комплекса "Хатынь"

Трехмерная модель территории комплекса позволит в перспективе создать 3D модель данного исторического объекта. Облако точек позволяет получить визуализацию с сохранением геометрии
